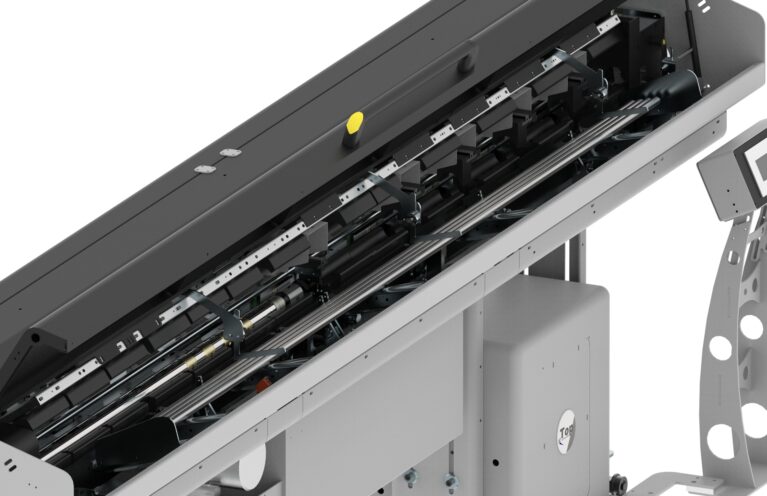

BETA E’ EQUIPAGGIATO CON UN MAGAZZINO:

MONOPIANO ALTO, presenta un piano di carico singolo di 235mm posizionato ad altezza canale guide che viene regolato sul diametro barra lavorata manualmente tramite vite micrometrica. Per garantire la sicurezza dell’operatore il monopiano alto è protetto dal portellone anteriore caricatore che alla sua apertura tramite una cerniera di sicurezza inibisce i movimenti pericolosi.

GESTIONE AUTOMATISMI

La gestione del caricatore BETA è affidata ad un PLC, che interagisce con un
motore Brushless e con elettrovalvole digitali, per regolare la velocità di avanzamento, la forza di spinta e tutte le automazioni. Dal PLC, infatti, è possibile riprogrammare il diametro da lavorare, in soli 60 secondi.

BETA COME INTERFACCIA CARICATORE TORNIO È EQUIPAGGIATO CON:

CANOTTO STANDARD: interfaccia diretta tra caricatore e tornio, rivestita in materiale poliuretanico del massimo passaggio barra del caricatore;

CANALE GUIDA

BETA presenta un canale a sezione tonda, intercambiabile manualmente; grazie al materiale plastico tipo Vulkollan, di cui è composto, è estremamente resistente al bagno d’olio e alle alte velocità di rotazione della barra.

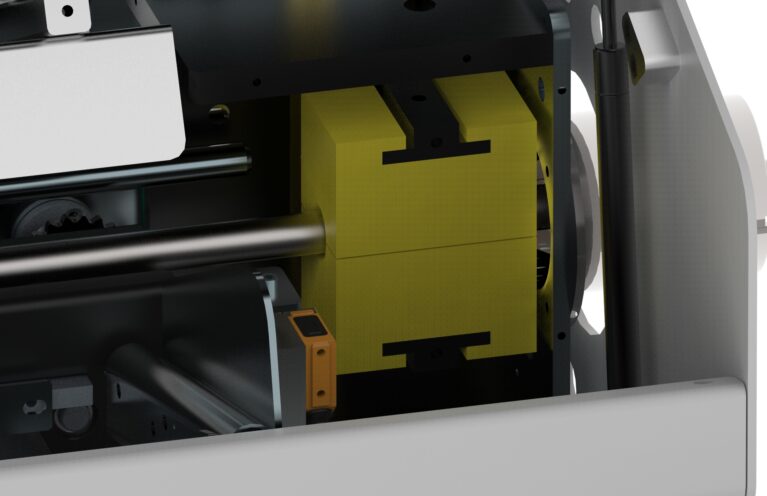

BOCCOLA ANTERIORE

BETA presenta, nella parte anteriore del caricatore, una boccola intercambiabile ogni 5mm: grazie a questo dispositivo, è possibile raggiungere alte prestazioni nella rotazione della barra.

GESTIONE DELLO SPEZZONE

BETA presenta due tipi di gestione spezzone: 1) Estrazione posteriore a tramite estrattore autocentrante, che permette di estrarre lo spezzone all’interno del caricatore ed espellerlo nell’apposita vasca recupero spezzoni.
 Questo tipo di estrazione non richiede nessuna regolazione e settaggio in quanto l’estrattore è autocentrante. 2) Espulsione anteriore eseguita tramite espulsione dello spezzone dalla parte anteriore della pinza tornio, spingendo lo spezzone da scaricare con il carico della barra nuova nella manina tornio. E’ utilizzata per lavorare le barre di diametro massimo rispetto al tirante mandrino tornio in quanto non ci sarebbe lo spazio per prendere la barra con la pinza elastica sull’esterno del diametro.

SISTEMA LANCIA

BETA presenta una lancia a scomparsa che permette di mantenere dimensioni ridotte sulla lunghezza totale del caricatore , agganciandosi al coperchio durante il cambio barra. La lancia presenta un rotore anteriore dove si monta la pinza elastica di tenuta barra e permette una rotazione agli stessi giri del mandrino tornio, nella sua lunghezza presenta boccole rotanti in ottone che permettono di non grippare all’interno del mandrino.

QUADRO ELETTRICO / INTERFACCIA

BETA presenta un impianto elettrico interamente progettato e assemblato in Top Automazioni con marchi di alta qualità quali: Phoenix, Eaton, Esa, Siboni. TOP AUTOMAZIONI presenta sui suoi caricatori qualsiasi interfaccia richiesta dal tornio cablata sulle specifiche dei costruttori torni come: interfaccia 24 poli, interfaccia profibus, interfaccia etercat, interfaccia multipolare modulare.

SCARICO SPEZZONE

BETA presenta uno scarico spezzone sul retro del caricatore dove per caduta vengono raccolti in una vasca di dimensioni 200x200x850.

POMPA OLIO E FILTRO

BETA presenta per la lubrificazione del canale guida una pompa ad ingranaggio con una portata di 7,5 litri collegata ad un filtro a 90 micron che pulisce l’olio prima di metterlo in circolo nell’impianto idraulico. Il filtro è facilmente raggiungibile per eseguire pulizie periodiche che sono segnalate da un vuotometro a lancetta.

BETA è un caricatore automatico per torni a testa fissa che può lavorare barre sino a 52mm di diametro; è disponibile in due versioni: 3000 e 4000 mm.

BETA presenta un canale di guida a sezione tonda, manualmente intercambiabile; grazie al materiale plastico tipo Vulkollan di cui è composto, è estremamente resistente al bagno d’olio e alle alte velocità di rotazione.

BETA è dotato di una boccola intercambiabile ogni 5mm: grazie a questo dispositivo è possibile raggiungere alte prestazioni nella rotazione della barra.

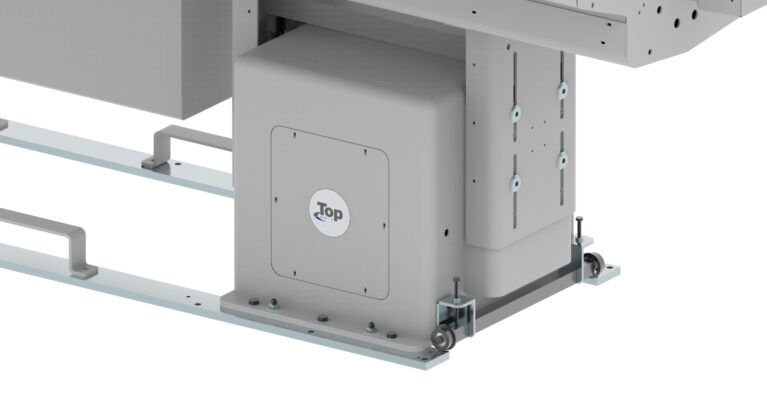

BETA è un caricatore solido ed estremamente stabile, dotato di magazzino monopiano alto.

Diametro barra lavorabile
Min. Ø 6mm - Max. Ø 50mm Min. Ø 0,23" - Max. Ø 1,96"
Operating voltage
230 V Trifase 50 Hz Three Phase
Velocità di avanzamento
0 - 627 mm/sec. 0 - 24,70"/sec.
Olio lubrificazione guide
ISO VG 68
Aria compressa richiesta
8 bar
Peso
1.800 Kg 3.968 lb
Lunghezza massima barra lavorabile
3200mm - 4100mm 10.50 ft – 13.45 ft
