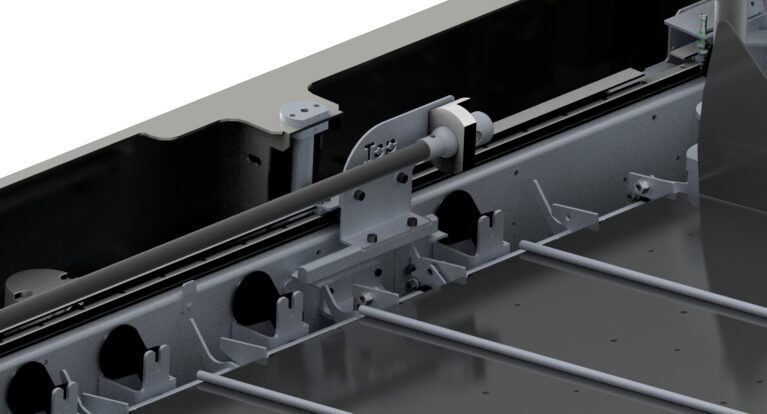

CONTROLLO TOTALE DELL’AVANZAMENTO
NEOS è dotato di canale guida barra a “V” a doppio stadio. La sede inferiore è dedicata alla
ricezione della barra dal magazzino, mentre la sede superiore gestisce l’avanzamento tramite spintore.
La configurazione assicura scorrimento lineare e stabilità della barra durante l’intero ciclo.
Il caricatore è equipaggiato con sensori di presenza e di misura barra per il controllo continuo del caricamento e la gestione degli allarmi.
L’encoder integrato memorizza la posizione dello spintore anche in caso di spegnimento o blackout, consentendo la ripartenza senza esecuzione della procedura di homing.

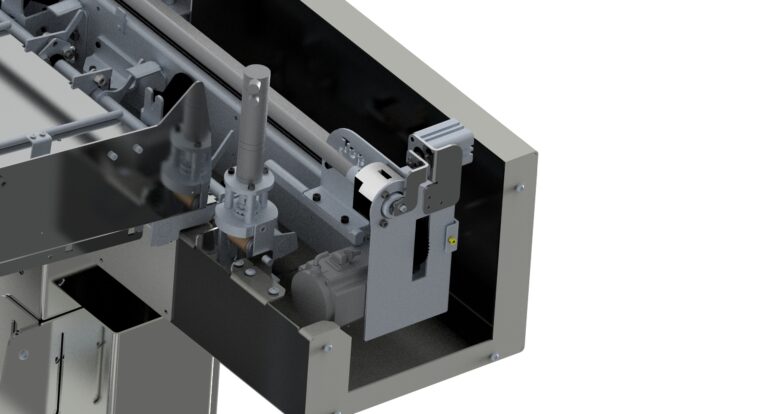

SISTEMA DI AVANZAMENTO A DUE STADI
L’avanzamento barra è gestito da due movimenti dedicati. il meccanismo a doppio stadio permette di usare il fioretto per spingere la barra nel canale e di usare lo spintore secondario per portare la barra nella linea mandrino durante il cambio barra
L’introduttore motorizzato accompagna la barra lungo il canale interno, mentre lo spintore ne prosegue l’avanzamento verso il tornio.
Il sistema garantisce continuità di alimentazione anche in presenza di barra residua ridotta, mantenendo regolare il ciclo di lavoro.

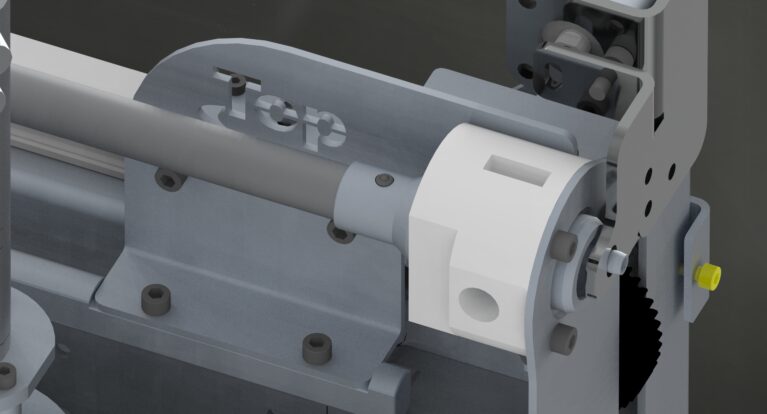

SPINTORE A CAMBIO RAPIDO
NEOS è equipaggiato con spintore a cambio rapido, sostituibile senza l’utilizzo di utensili.
Sono disponibili tre diametri di spintore per coprire l’intero campo di lavoro:
- 6 mm per Ø 8–15 mm
- 12 mm per Ø 15–25 mm
- 20 mm per Ø ≥ 25 mm
La scelta dello spintore dedicato consente una spinta ottimale in funzione del diametro barra lavorato.

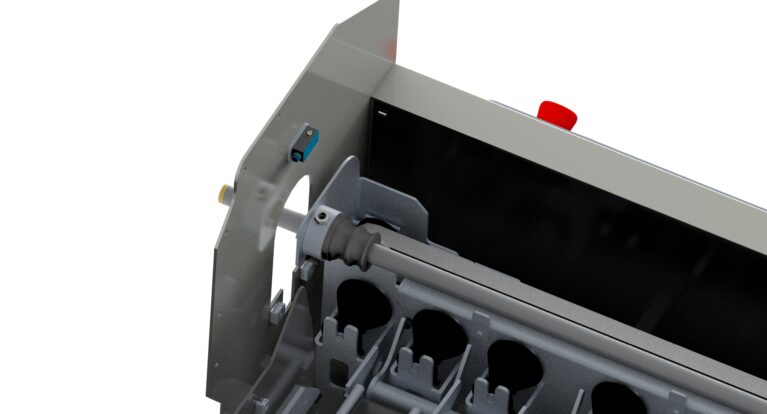

GESTIONE DEL FINE BARRA E SERVOTRASMISSIONE
Il caricatore gestisce automaticamente il fine barra e lo spezzone, calcolando la lunghezza residua e avviando il ciclo di ricarica.
Il fine barra è posizionato in prossimità della pinza tornio per ridurre al minimo lo spezzone non lavorato.
La servotrasmissione controlla anche la distanza di arretramento tra spintore e barra per annullare le vibrazioni di contatto durante la lavorazione
GESTIONE PLC CON CANALE GUIDA REGOLABILE E SICUREZZA INTEGRATA
La gestione del caricatore è affidata al PLC: grazie al Brevetto Top Automazioni, NEOS consente la regolazione mm per mm del canale guida barra direttamente da tastiera, oltre a diverse modalità operative:
- avanzamento controllato dal caricatore
- avanzamento con arresto su utensile di battuta tornio
- modalità contromandrino
Il software prevede profili utente differenziati (Operatore / Manutentore) per la gestione dei parametri di lavoro e di configurazione.
Sono disponibili soluzioni di traslazione radiale e/o assiale per facilitare installazione e manutenzione.
Il sistema è progettato con dispositivi di sicurezza e interblocchi sempre attivi, secondo criteri di sicurezza integrata.

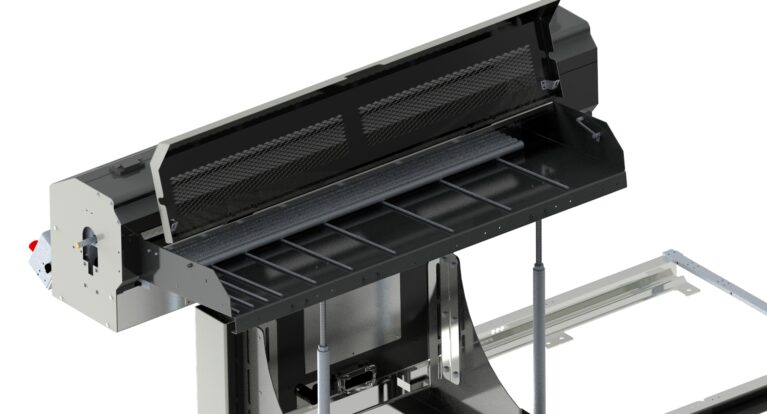

MAGAZZINO CON INCLINAZIONE REGOLABILE
NEOS è dotato di magazzino ad alta capacità con inclinazione regolabile in funzione del diametro e del profilo barra (tonda, quadra, esagonale).
La regolazione dell’inclinazione assicura una caduta controllata del materiale durante la fase di carico.
La capacità fino a 640 mm per colonna consente cicli di lavoro prolungati senza necessità di rifornimento frequente

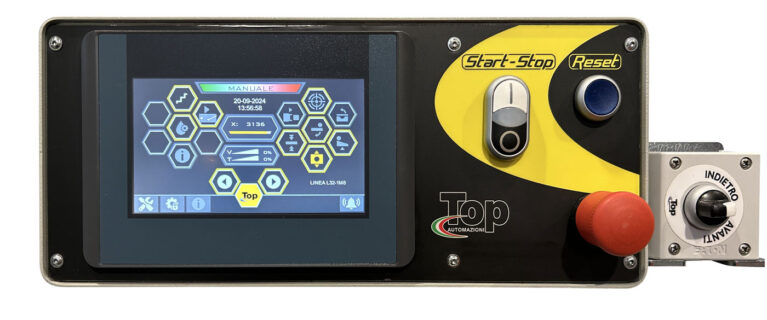

CONTROLLO HMI E SICUREZZA INTEGRATA
La gestione del caricatore è affidata a HMI con diverse modalità operative:
• avanzamento controllato dal feeder
• avanzamento con arresto su utensile di battuta tornio
• modalità contromandrino
Il software prevede profili utente differenziati (Operatore / Manutentore) per la gestione dei parametri di lavoro e di configurazione. Sono disponibili soluzioni di traslazione radiale e/o assiale per facilitare installazione e manutenzione.
Il sistema è progettato con dispositivi di sicurezza e interblocchi sempre attivi, secondo criteri di sicurezza integrata.
NEOS
ADATTO PER TORNI A TESTA FISSA CON DIAMETRI MANDRINO DA 8 MM A 65 MM*
GESTIONE CARICO BARRA PROGRAMMABILE TRAMITE PLC
*I valori minimi e massimi variano in base al modello del tornio.
ATTENZIONE: la lunghezza massima della barra lavorabile è determinata dalla lunghezza del mandrino del tornio.

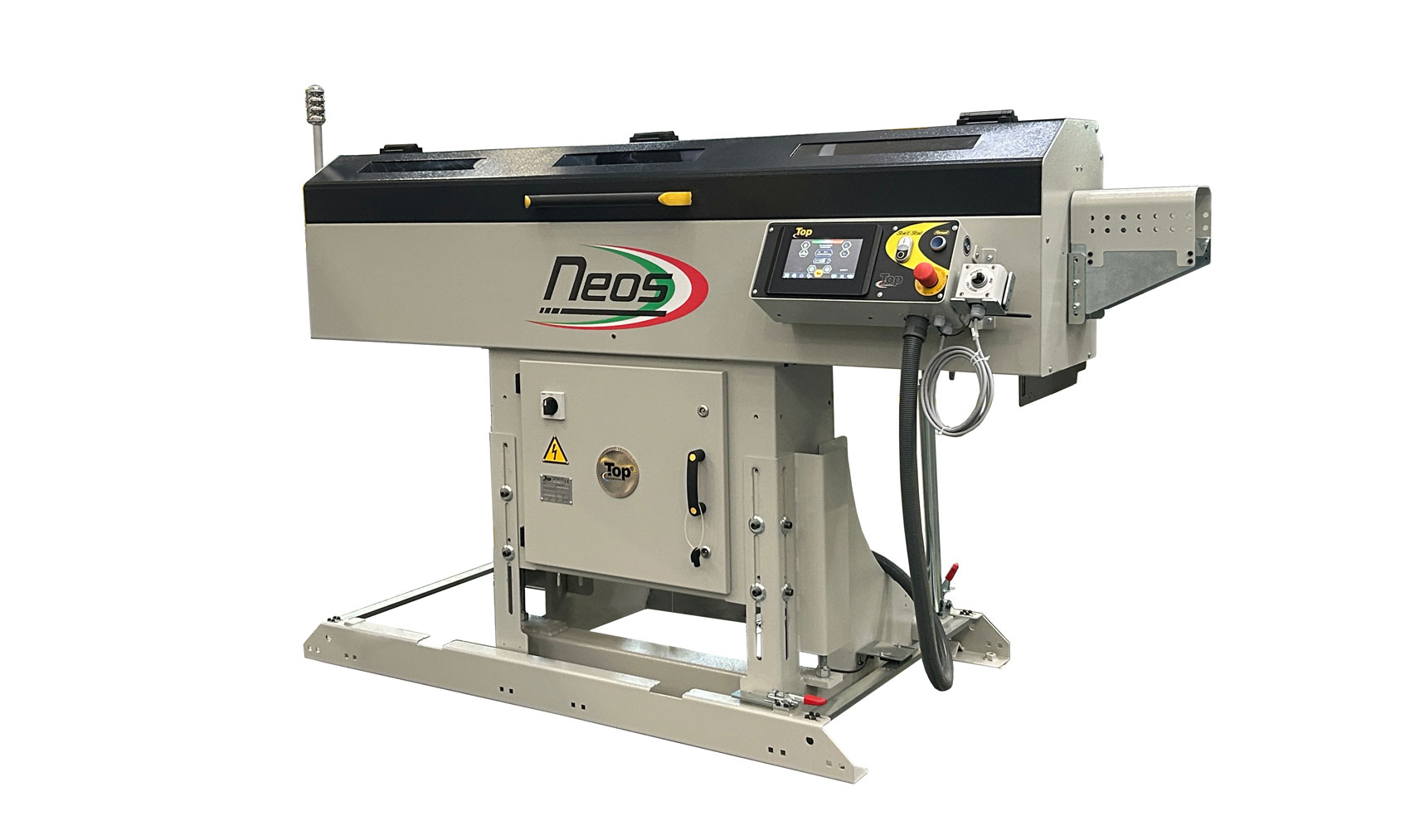

NEOS è la soluzione Top Automazioni progettata per l’alimentazione automatica di barre corte su torni a testa fissa.
Il sistema è stato sviluppato per offrire un’ampia finestra di lavoro, elevata precisione di avanzamento e massima affidabilità operativa, anche in presenza di lunghezze ridotte e diametri differenti.
L’architettura costruttiva, la gestione elettronica evoluta e l’attenzione agli aspetti di sicurezza rendono NEOS una soluzione adatta a diverse esigenze produttive, dai micro-diametri alle barre medio-grandi, garantendo continuità di lavorazione e ottimizzazione del materiale.
CARATTERISTICHE TECNICHE
| NEOS | |
 BARRE ROTONDE |
8 mm - 65 mm |
 BARRE ESAGONALI |
7 mm - 56 mm |
 BARRE QUADRATE |
7 mm - 46 mm |
LUNGHEZZA BARRA |
150 mm - 1550 mm |
VELOCITÀ D’AVANZAMENTO MAX |
max: 150 m/min |
LUNGHEZZA SPEZZONE |
non disponibile |
ARIA COMPRESSAARIA COMPRESSA |
6.5 – 7.5 bar |
