SPECIFICHE ROBOT

  • Fanuc M-20iD/25
  • Massimo carico 25 kg
  • Sbraccio 2.000 mm, al centro della pinza
  • Massima velocità (J6) 720 °/s
  • Ripetibilità +/- 0,02 mm
  • Classe di protezione al polso IP67
  • Peso 250 kg

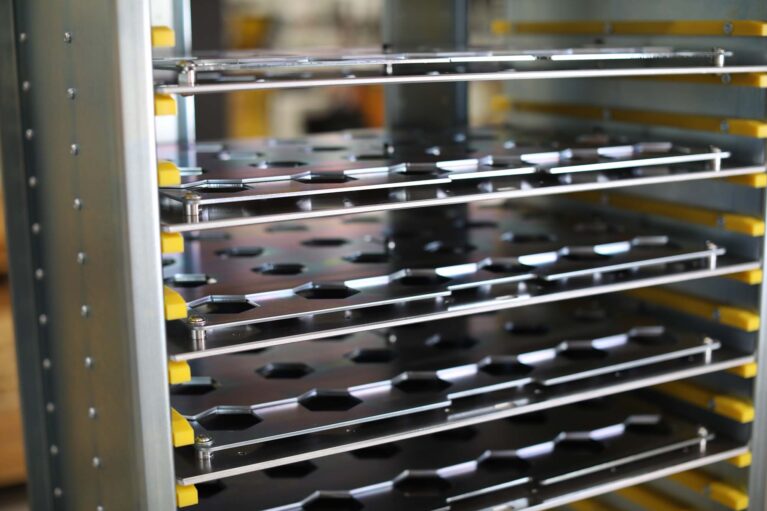

MAGAZZINO A TORRE INTEGRATO

  • Capacità di stoccaggio lavorazioni fino a 1.000 kg
  • Fino a 24 vassoi (in base a forma e dimensioni dei particolari lavorati)

DATI CARRELLO STOCCAGGIO LAVORAZIONI

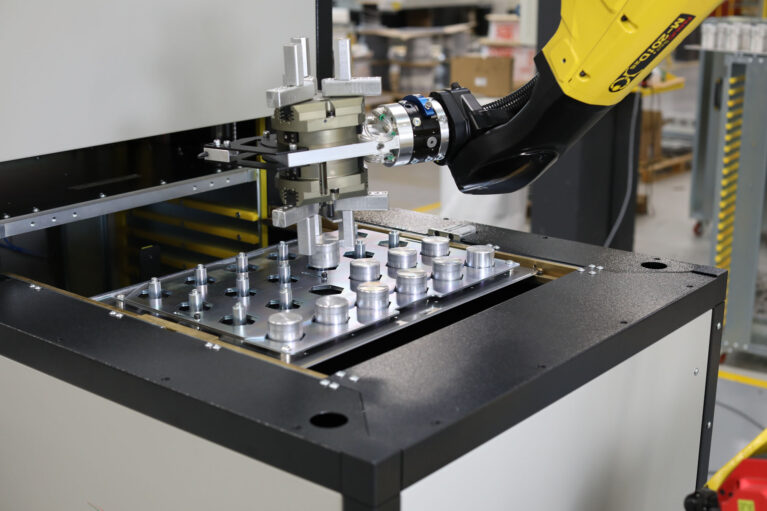

  • Dimensione vassoi 600×400 mm
  • Peso max consentito 45 kg/vassoio
  • Struttura metallica zincata per la massima durata
  • Sistema rapido di fissaggio vassoi

CARATTERISTICHE DELLE PINZE

In base al progetto

  • Pinza 2 griffe per figure rettangolari o similari

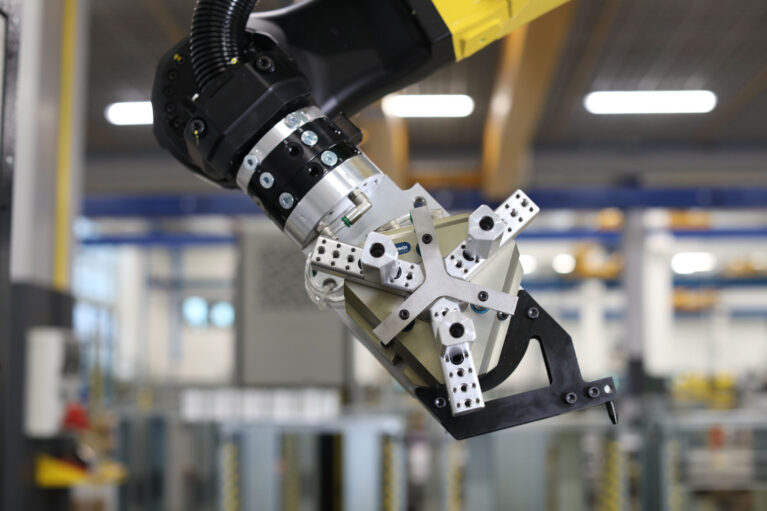

  • Pinze 3 griffe per figure rotonde o similari
  • Pinze 2 griffe per alberame
  • Pinze speciali per applicazioni specifiche
  • Sistema soffio aria
  • Sistema sostituzione pinze a sgancio rapido
  • Sensore rilevamento bassa pressione aria

SICUREZZA

  • Fanuc Dual Check Safety System integrato con sistema visione tramite scanner laser
  • Integrazione apertura porta macchina CNC asservita con sistema pneumatico o servo- motore qualora quest’ultima sia predisposta

UNITÀ DI CONTROLLO

  • Controller R-30iB PLUS
  • Programmazione intuitiva
  • Interfaccia utente user-friendly
  • Funzioni collaborative Fanuc

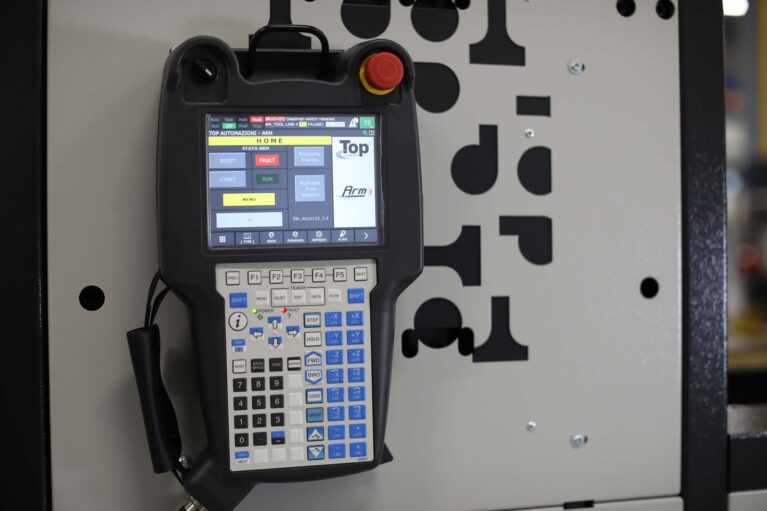

  • Teach Pendant (touch screen)
  • Statistiche utilizzo macchina
  • Software di manutenzione predittiva
  • Opzioni di carico e scarico in modalità eccentrica
  • Funzione di Homing
  • Completa gestione via software del magazzino a pallet

STAZIONI DI LAVORO SUPPLEMENTARI

  • Scarico lavorazioni su contenitore/ cella/nastro
  • Posizionamento lavorazioni su macchina di misura pezzo
  • Ulteriori lavorazioni realizzabili su richiesta del cliente

PREDISPOSIZIONE CONNESSIONI:

– Predisposizione tele-assistenza
– Predisposizione per connessione Industria 4.0

ARM

Che cos’è ARM?

ARM è una soluzione robotica universale con magazzino a torre integrato, compatto e pronto all’uso, configurabile con tutte le macchine a controllo numerico quali: TORNI, RETTIFICHE, CENTRI DI LAVORO, SEGATRICI, ecc…

E’ DEFINITO “STAND-ALONE” IN QUANTO FACILE DA POSIZIONARE E AGILMENTE INTERFACCIABILE DA UNA MACCHINA ALL’ALTRA.

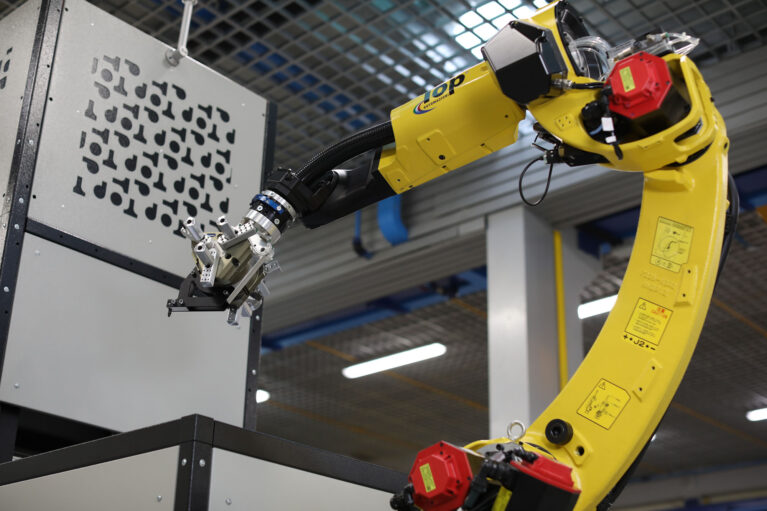

ARM è dotato del sistema di manipolazione antropomorfa FANUC, da sempre sinonimo di affidabilità e solidità, che garantisce la ripetibilità nell’approvvigionamento della nostra macchina utensile.

  • Il sistema di immagazzinamento garantisce una portata di 1000KG.
  • La sua capienza standard è di 24 pallet dedicati (600mmx400mm).
  • Lo standard nella manipolazione dei particolari è di 25 KG (modificabile in base alle esigenze).

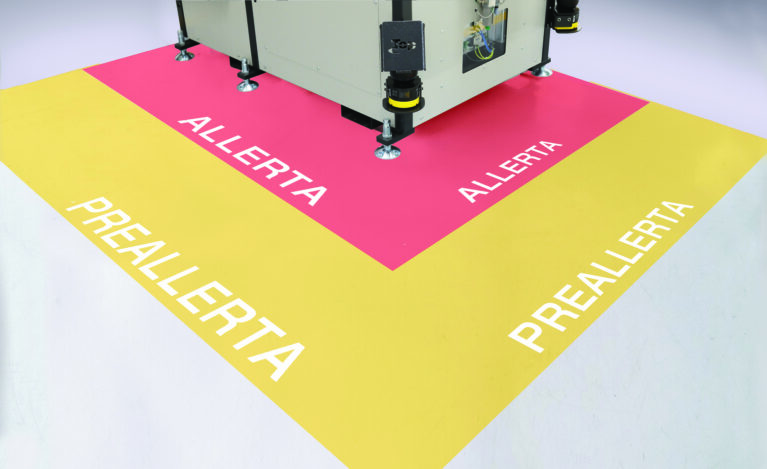

  • Non necessita di protezioni perimetrali grazie al Dual Safety Check di FANUC e ad un Laser Scanner ad alta sensibilità.
  • Il sistema di magazzini verticali a carrello consente un facile utilizzo per l’operatore.
  • La flessibilità nella configurazione e i numerosi accessori disponibili permettono di gestire un’ampia gamma di prodotti.
  • Il sistema di manipolazione dotato di sgancio rapido assicura velocità e semplicità nell’attrezzaggio.

NOTA: ARM è configurabile con qualsiasi macchina utensile ed è facilmente posizionabile da un macchinario all’altro. Guarda il video sul funzionamento di ARM.


Perchè scegliere ARM?

1. MINOR COSTO DEL LAVORO

  • L’intero ciclo macchina è eseguito senza il presidio dell’operatore
  • Più macchine CNC possono essere gestite da un solo operatore specializzato
  • Migliore gestione delle risorse umane

2. TEMPO PRODUTTIVO EXTRA

  • Maggiore quantità di ore lavorate
  • Tempi di lavorazione determinabili e costanti
  • Turni notturni e festivi senza l’impiego di operatori aggiuntivi
  • Rapida reazione nell’evasione di ordini urgenti

3. MAGGIORE EFFICIENZA PRODUTTIVA

  • Si riducono i tempi si inattività
  • Produzione lavorazioni fino ad esaurimento del materiale grezzo, anche oltre gli orari di lavoro aziendali
  • L’impiego di operatori specializzati è necessario solo nella fase di avvio dei processi produttivi: la prosecuzione delle lavorazioni è autonoma e rende totalmente disponibile l’operatore per altre attività.
  • Capacità di produzione del reparto 24/7

Grazie all’impiego di ARM il tuo lavoro diventa più efficiente e redditizio.
